산업 현장에서 튼튼하면서도 가벼운 구조물이 필요하신가요?

산업용 알루미늄 프로파일 프레임제작은 이제 필수 기술이 되었어요.

강철보다 가볍고, 녹슬지 않으며, 조립과 해체가 쉬운 알루미늄 프레임은 공장 자동화부터 전시 부스까지 다양하게 활용됩니다.

이 가이드를 통해 프레임 제작의 모든 과정을 배워보세요.

산업용 알루미늄 프로파일의 기초 이해

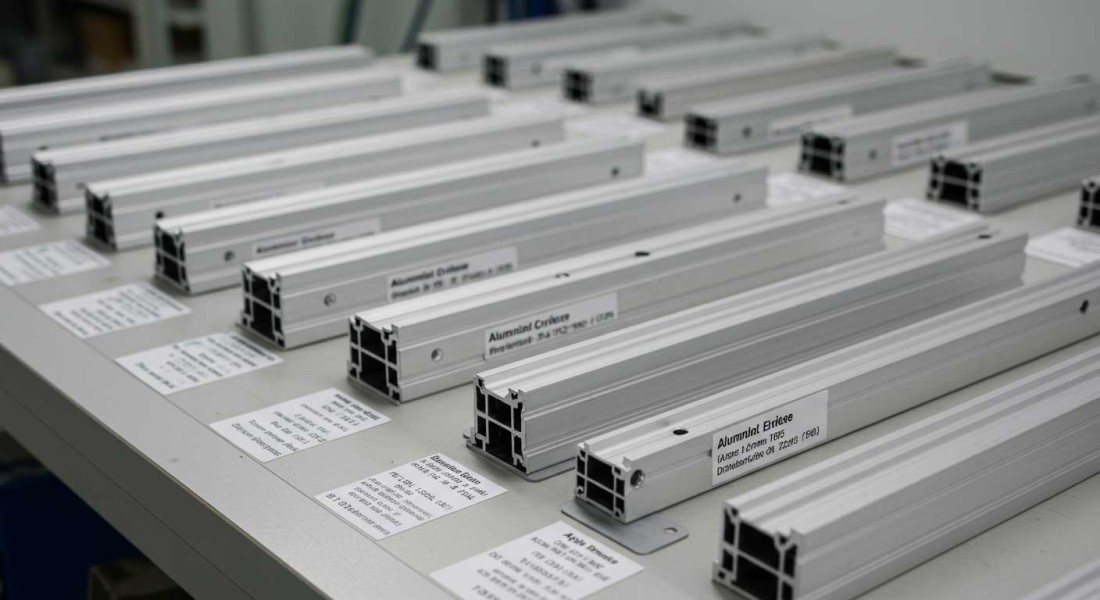

알루미늄 프로파일은 압출 방식으로 만들어진 다양한 단면 형상을 가진 알루미늄 구조재예요.

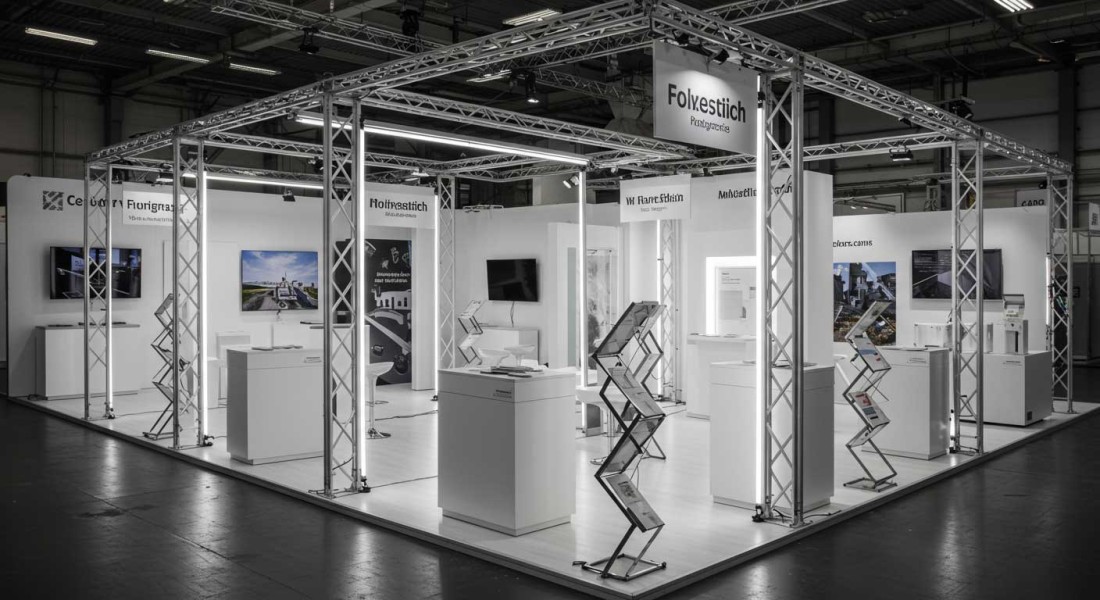

공장 자동화 설비, 작업대, 안전 펜스, 전시 부스 등 산업 전반에 폭넓게 활용되고 있어요.

강철 프레임과 비교했을 때 산업용 알루미늄 프로파일은 3배 더 가벼우면서도 충분한 강도를 제공해요.

또한 알루미늄 자체의 산화막 형성으로 녹에 강하고, T-슬롯 구조 덕분에 공구 없이도 조립과 분해가 가능한 장점이 있죠.

프레임 설계 및 구조 계획 수립

산업용 알루미늄 프로파일 프레임제작의 핵심은 탄탄한 설계에 있어요.

우선 구조물에 가해질 하중을 분석해야 하는데, 정하중(장비 무게)과 동하중(작동 시 진동)을 모두 고려해야 해요.

3D 모델링 툴(SolidWorks, Inventor 등)을 활용하면 설계 단계에서 구조적 문제를 미리 발견할 수 있어요.

연결부는 프레임의 강도를 결정짓는 중요한 요소예요.

90도 연결, T자 연결, 45도 연결 등 용도에 맞는 브라켓을 선택하고,

하중이 집중되는 지점에는 강화 브라켓을 사용하는 것이 좋아요.

설계 시 확장성도 고려해야 해요.

나중에 추가 모듈이나 장비를 설치할 가능성이 있다면,

미리 여유 공간과 연결 포인트를 확보해두세요.

정밀한 절단 길이 계산과 자재 준비

산업용 프로파일 프레임 제작에서 정확한 절단 길이 계산은 완성품의 품질을 좌우해요.

실제 프레임 치수에서 연결 부품이 차지하는 두께를 빼야 정확한 절단 길이가 나옵니다.

프로파일 규격에 따라 계산 방식이 달라질 수 있어요.

30×30mm 프로파일은 코너 브라켓이 작은 반면,

40×40mm 이상은 브라켓 두께가 더 두꺼울 수 있죠.

자재 주문 시에는 약 10%의 손실률을 고려해 여유분을 확보하세요.

절단 오류나 설계 변경에 대비할 수 있답니다. 대량 제작 시에는 손실률이 5% 내외로 줄어들 수 있어요.

조립 방법과 연결 부품 활용 기술

산업용 알루미늄 프로파일 프레임제작의 핵심은 바로 조립 과정이에요.

연결 부품은 크게 직결 체결부품과 브라켓으로 나뉘는데,

직결 체결부품은 빠른 조립이 가능하고 브라켓은 더 높은 강도를 제공해요.

T-슬롯 너트와 볼트 조합이 가장 많이 사용되는 방식인데,

프로파일 규격에 맞는 너트를 선택하는 것이 중요해요.

30×30 프로파일에는 M6 볼트가, 40×40에는 M8 볼트가 일반적으로 사용됩니다.

조립 순서도 정밀도에 영향을 미쳐요.

기본 프레임을 먼저 조립하고 브라켓을 느슨하게 고정한 뒤, 수평과 직각을 확인하면서 단계적으로 조여나가는 것이 좋아요.

정밀 장비용 프레임은 토크 렌치를 사용해 일정한 조임력을 유지하는 것이 중요하죠.

일반 산업용은 간단한 육각 렌치로도 조립이 가능하지만,

정밀 장비용은 정확한 토크 관리와 함께 진동 방지 와셔나 스프링 와셔를 추가하는 것이 좋아요.

고하중 지점에는 다이아몬드 브라켓이나 보강용 거셋을 추가해 강도를 높일 수 있답니다.

표면 처리 및 마감 공정 관리

산업용 알루미늄 프로파일은 표면 처리에 따라 내구성과 미관이 크게 달라져요.

기본적인 밀 마무리는 자연스러운 알루미늄 색상을 유지하며 가장 경제적인 선택이에요.

브랜딩이 중요하다면 실크스크린 작업을 통해 로고나 정보를 표면에 인쇄할 수 있어요.

품질 검사  전략

프로파일 제작 의뢰시 완성된 프로파일이 어느 정도 무게 하중을 견뎌야 하는지

제작전에 얘기해야 합니다.

무조건 가격을 낮추기 위해 얇은 두께은 프로파일을 사용해서 제작 후

작업대에 사람이나 무거운 물건을 올려 놓는 작업을 한다면

파손되는 경우가 있기때문에

미리 보강 작업이 진행해야 하기에 사전 협의가 필요합니다.

반영구적 사용을 위해서는 연결부 볼트를 주기적으로 다시 조이고, 마모된 부품은 즉시 교체해야 해요.

알루미늄 프로파일 자체는 거의 영구적이지만,

플라스틱 부품이나 패드 등은 3~5년마다 교체하는 것이 좋답니다.

이런 관리를 통해 10년 이상 안정적으로 사용할 수 있어요.

성공적인 프레임 제작의 핵심 포인트

지금까지 산업용 알루미늄 프로파일 프레임제작의 전 과정을 살펴봤어요.

 특히 정확한 치수 계산과 적절한 연결 부품 선택이 프레임의 품질을 좌우한다는 점을 기억하세요.

그래도 도면이 있어야만 정확한 제작이 가능해요.

산업용 프레임을 만드려면 전문가에게 의뢰해야 더 완벽한 결과물을 만들 수 있을 거예요.
