기계장비 프레임용 프로파일 제작은 생각보다 까다로운 작업이에요.

하지만 체계적인 단계를 따르면 누구나 성공적으로 완성할 수 있어요.

이 가이드에서는 프로파일 선택부터 최종 마무리까지 7단계로 나누어

알루미늄 프로파일 기계장비 프레임 제작의 모든 것을 알려드릴게요.

알루미늄 프로파일 기계장비 프레임의 기초 개념

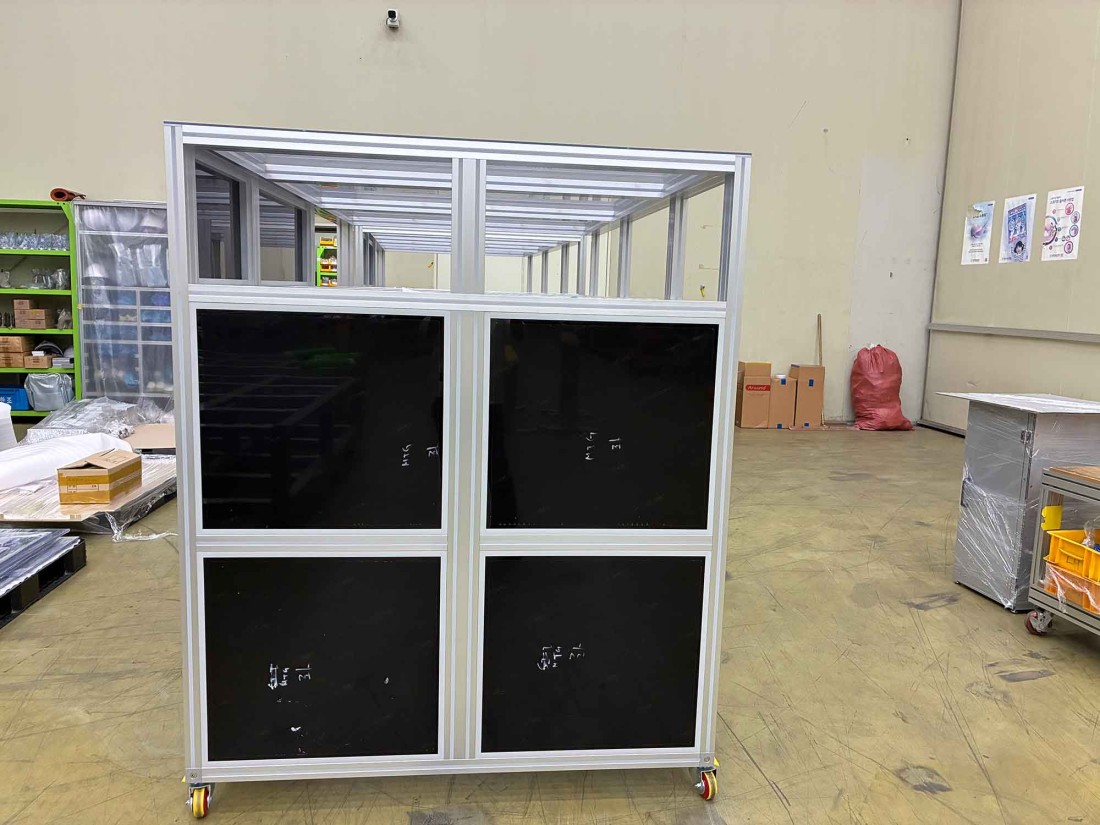

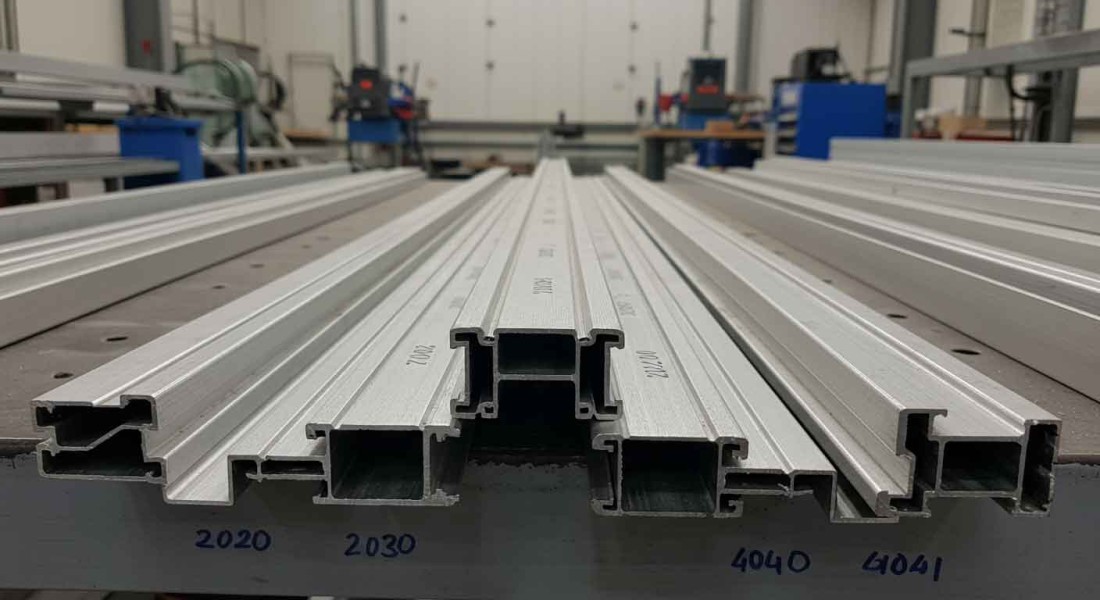

알루미늄 프로파일은 다양한 단면 형상을 가진 압출 성형된 알루미늄 부재로,

기계장비 프레임의 뼈대를 형성하는 핵심 요소예요.

가볍지만 강도가 뛰어나 다양한 산업 분야에서 활용되고 있죠.

기계장비 프레임용 프로파일로 알루미늄이 선호되는 이유는 여러 가지가 있어요.

가벼우면서도 내구성이 좋고,

녹이 슬지 않는 내식성을 갖추고 있어요.

또한 재사용이 가능해 친환경적인 소재랍니다.

프레임의 크기와 구성 요소는 기계가 견딜 수 있는 무게 하중에 직접적인 영향을 미쳐요.

정확한 계산과 설계가 필요한 부분이죠.

로봇장비, 자동화설비, 운반대차 등

다양한 산업 분야에서 알루미늄 프로파일 프레임이 활용되고 있어요.

프레임 제작을 시작하기 전에 필요한 기본 도구로는 절단기, 드릴, 육각렌치 세트, 수평계 등이 있어요.

먼지가 적고 평평한 작업 공간을 확보하는 것도 중요하답니다.

프로파일 규격 선택은 프레임 제작의 첫 단계예요.

일반적으로 사용되는 규격은 40×40, 40×80, 60×60 등이 있는데,

각 규격마다 적합한 용도가 달라요.

기계에 적용될 상하중과 가공물의 무게를 고려해 적절한 프로파일을 선택해야 해요.

예를 들어 100kg 이상의 하중이 예상된다면 60×60 이상의 규격을 고려하는 게 좋아요.

프레임을 설계할 때는 가로, 세로, 높이 방향별로 프로파일 배치를 전략적으로 계획해야 해요.

무게가 집중되는 부분에는 더 큰 규격의 프로파일을 사용하는 것이 좋아요.

예를 들어 메인 프레임은 80×80을 사용하고, 나머지 부분은 40×80을 사용하는 식으로요.

CAD 설계를 통한 3D 모델링은 실제 제작 전 구조적 문제점을 발견하고 수정할 수 있는 좋은 방법이에요.

시간이 조금 더 걸리더라도 이 과정을 거치면 실제 제작 시 오류를 크게 줄일 수 있어요.

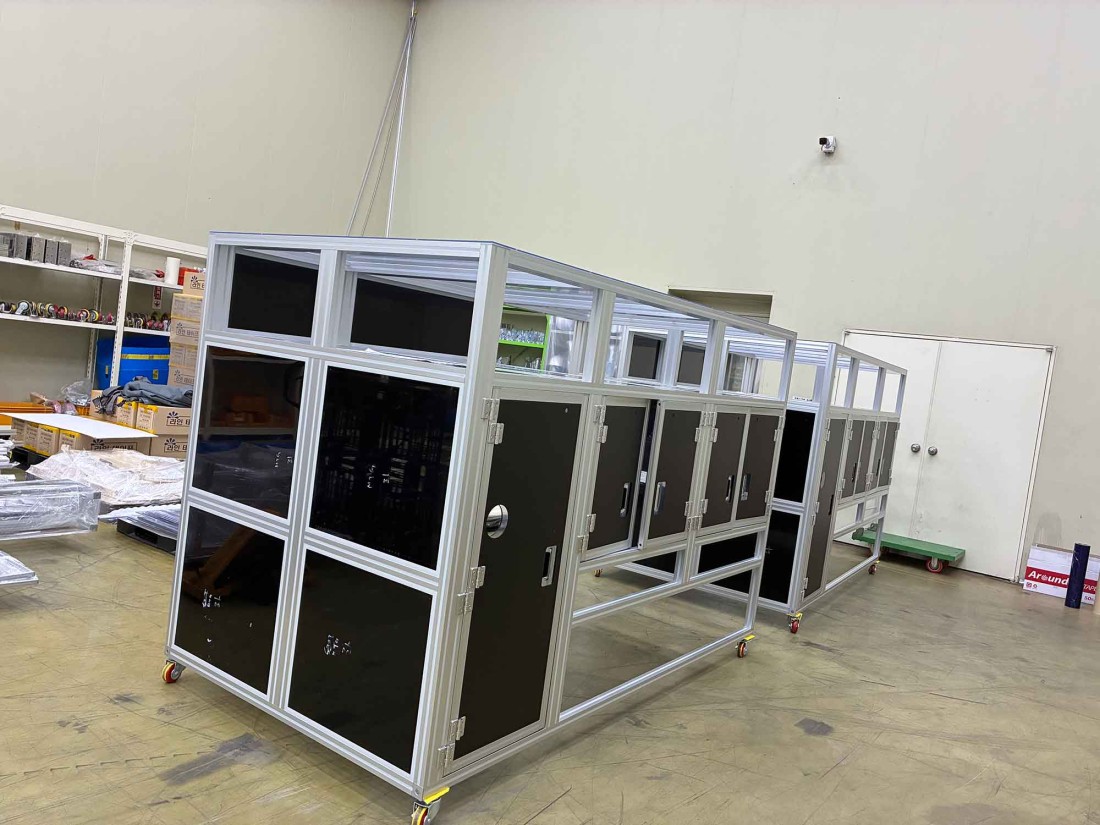

프레임 구조 설계 및 내부 보강

전체 사각 프레임의 기본 틀을 먼저 구성하는 것이 중요해요.

이때 모서리 부분은 견고하게 연결되어야 하며, 90도 각도를 정확히 유지해야 해요.

상부와 하부에는 내부 보강재를 적절히 배치해 하중이 골고루 분산되도록 해야 해요.

특히 무거운 장비가 올라가는 상부는 더 촘촘한 보강이 필요하죠.

프레임의 중앙부는 시간이 지나면서 처짐 현상이 발생할 수 있어요.

중단 보강을 통해 이를 방지하고 프레임 전체의 안정성을 높여야 해요.

프레임 자체의 무게(자중)도 고려해야 해요.

너무 무거우면 이동이 어렵고, 너무 가벼우면 안정성이 떨어져요.

상하부에 브라켓을 적절히 보강해 균형을 맞추는 것이 좋아요.

다양한 크기의 프로파일을 함께 사용할 때는 구멍 가공 위치를 미리 계획해야 해요.

서로 다른 크기의 프로파일은 T홈의 위치가 달라 연결 시 문제가 생길 수 있기 때문이죠.

정확한 절단 및 조립 기술

프로파일 절단 길이를 산출할 때는 연결 부품의 두께까지 고려해야 해요. 예를 들어 조인트를 사용할 경우,

프로파일 실제 길이는 설계 길이보다 약간 짧아질 수 있어요.

정확한 계산으로 오차를 최소화하는 것이 중요해요.

홀 가공 작업은 정확한 위치 설정이 생명이에요.

가공 오류를 방지하기 위해 중심점을 명확히 표시하고, 드릴링 전 파일럿 홀을 먼저 뚫는 것이 좋아요.

조인트클립을 활용한 조립은 프로파일 프레임 제작의 기본이에요.

먼저 모서리부터 조립하고 점차 내부로 들어가는 순서로 진행하면 효율적이에요.

최근에는 홀 가공 없이도 조립이 가능한 스마트 프로파일 악세서리들이 많이 개발되고 있어요.

이런 혁신적인 부품들은 조립 시간을 크게 단축시켜주죠.

크로스 T홈을 활용하면 부속품을 고정하고 나중에 위치를 조정하기도 쉬워요.

이 기술은 특히 추후 설비 변경이 예상될 때 유용하게 활용할 수 있어요.

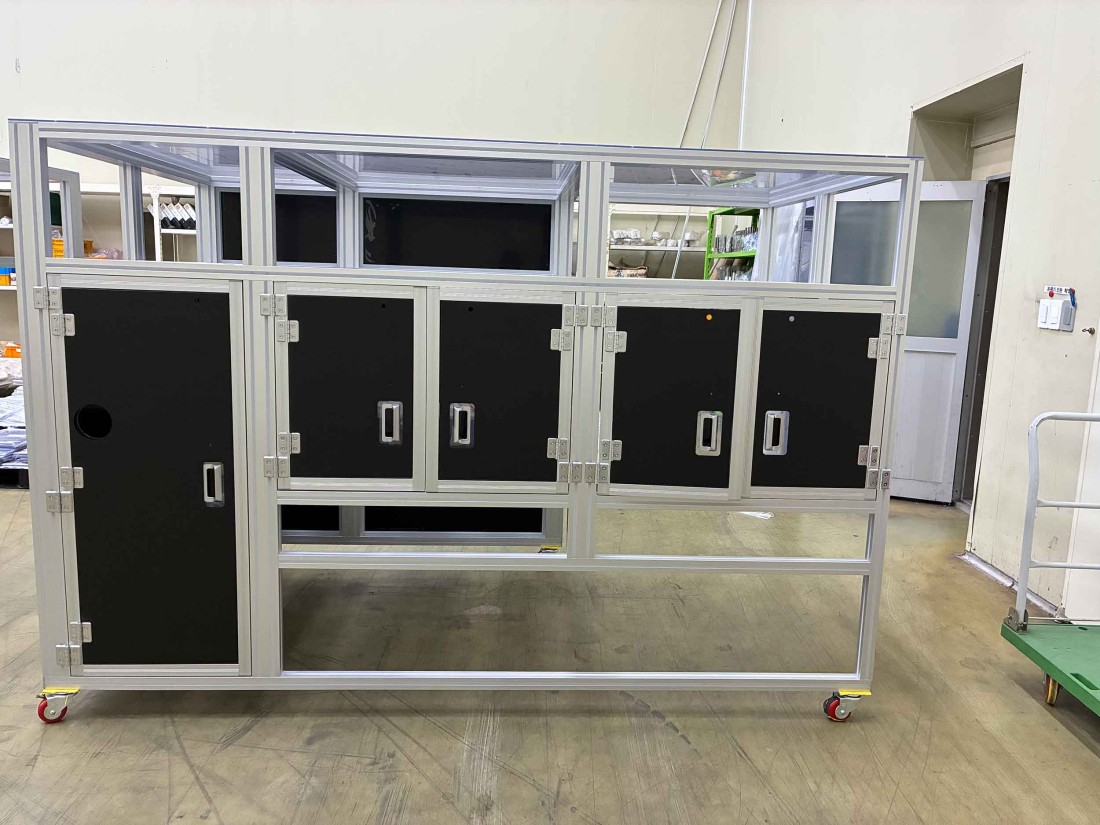

마감 처리 및 최종 부품 장착

알루미늄 프로파일의 표면 처리는 산화 피막 처리나 분체 코팅 등이 일반적이에요.

이런 처리는 내구성을 높이고 미관을 좋게 해줘요.

엔드캡 설치는 프레임의 완성도를 높이는 중요한 단계예요.

프로파일 끝단에 알맞은 크기의 엔드캡을 끼워 마감하면 외관이 깔끔해지고 안전성도 높아져요.

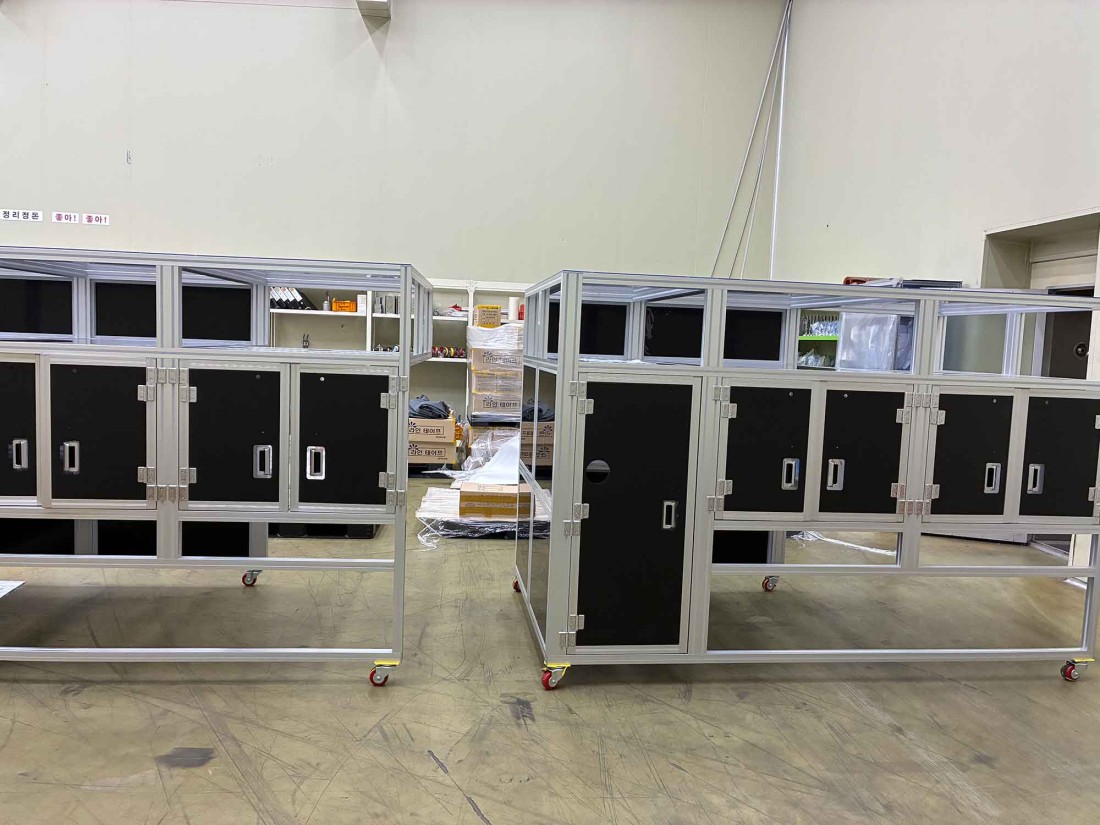

바퀴와 조절 부품은 프레임의 정확한 위치에 단단히 고정해야 해요.

특히 바퀴는 프레임의 무게 중심을 고려해 균형있게 배치하는 것이 중요해요.

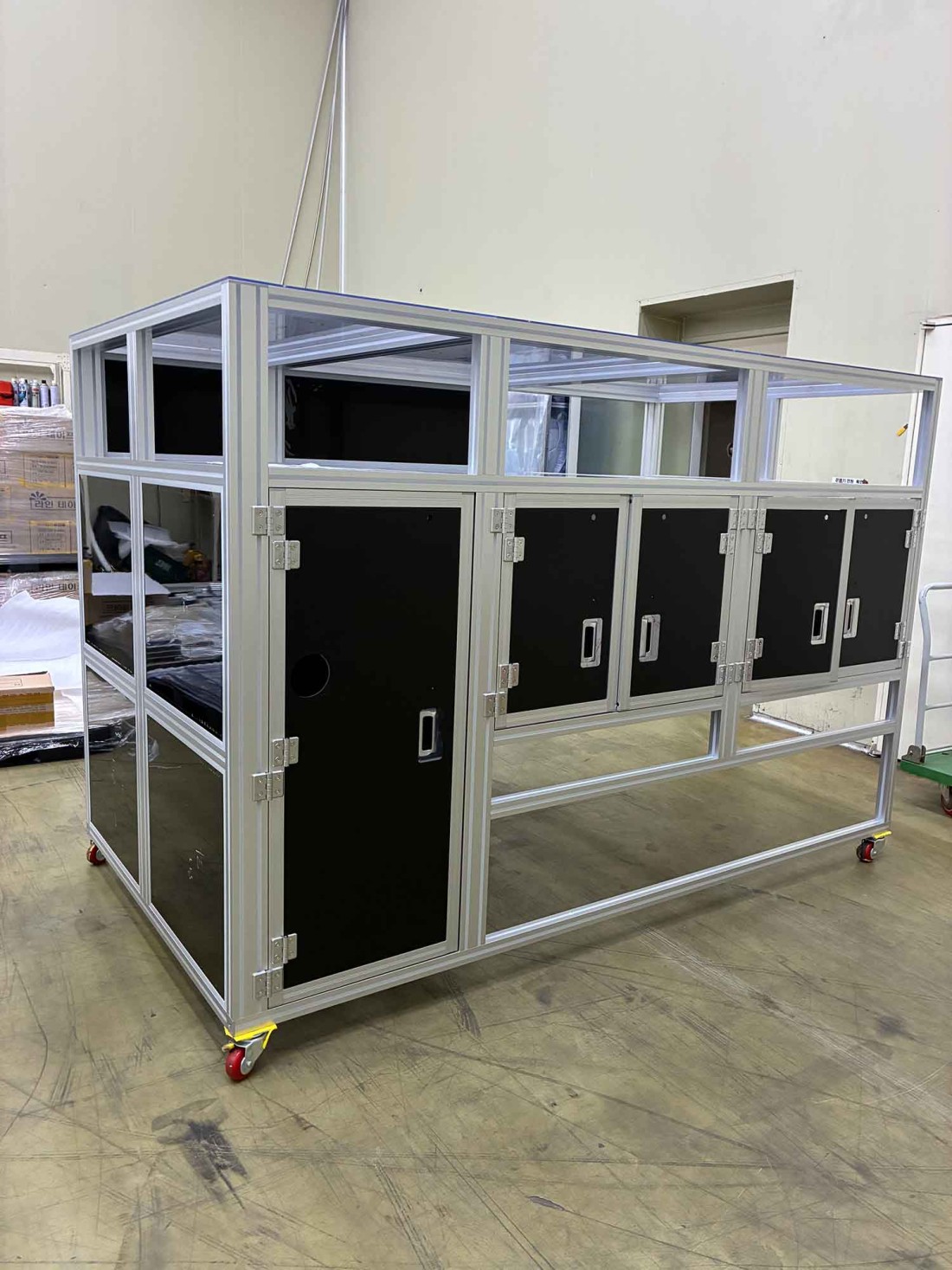

문짝이 필요한 경우에는 힌지, 매립형 손잡이, 자석 등을 설치해야 해요.

이런 부품들은 사용자의 편의성을 높여주는 중요한 요소죠.

최종 외관 검사와 세부 마무리 단계에서는 모든 연결 부위가 단단히 조여졌는지,

날카로운 부분은 없는지 꼼꼼히 확인해야 해요.

작은 실수가 큰 문제로 이어질 수 있으니 신중하게 점검해야 해요.

품질 검사 및 안전성 확보

프레임 구조의 수직/수평 정확도는 수평계를 사용해 측정해요.

정확한 각도는 기계 장비의 정밀 작동과 직결되므로 매우 중요한 부분이에요.

조립된 연결부의 견고성도 꼼꼼히 확인해야 해요.

모든 볼트와 너트가 적절한 토크로 조여졌는지, 흔들림은 없는지 체크해야 해요.

이동식 프레임의 경우, 바퀴와 조절부의 작동 상태를 점검해야 해요.

부드럽게 움직이는지, 브레이크는 제대로 작동하는지 확인하는 것이 중요해요.

제작이 완료된 후에는 실제 사용 환경과 유사한 조건에서 성능 테스트를 진행하고,

개선이 필요한 사항을 기록해두는 것이 좋아요.

이런 기록은 다음 프로젝트에 귀중한 자료가 될 수 있어요.

제작 시 주의사항 및 전문가 팁

서로 다른 크기의 프로파일을 사용할 때는 구멍 가공 오류를 방지하기 위해 템플릿을 만들어 사용하는 것이 좋아요.

이렇게 하면 T홈의 위치 차이로 인한 문제를 미리 방지할 수 있어요.

대형 프레임을 제작할 때는 자중 관리가 중요해요.

부분별로 보강을 강화하고, 필요하다면 중간 지지대를 추가해 처짐을 방지하세요.

비용 효율을 고려한다면, 모든 부품을 최고급으로 선택하기보다 중요 부위에만 고급 부품을 사용하고

나머지는 표준 부품을 활용하는 것이 좋아요.

유지보수의 편의성을 위해 분해와 재조립이 용이하도록 설계하는 것도 중요해요.

특히 정기적인 점검이 필요한 부분은 접근이 쉽도록 구성해야 해요.

최신 스마트 악세서리를 활용하면 제작 시간을 단축하고 오류를 줄일 수 있어요.

예를 들어 원터치 커넥터나 빠른 조립이 가능한 브라켓 등은 작업 효율을 크게 높여줘요.

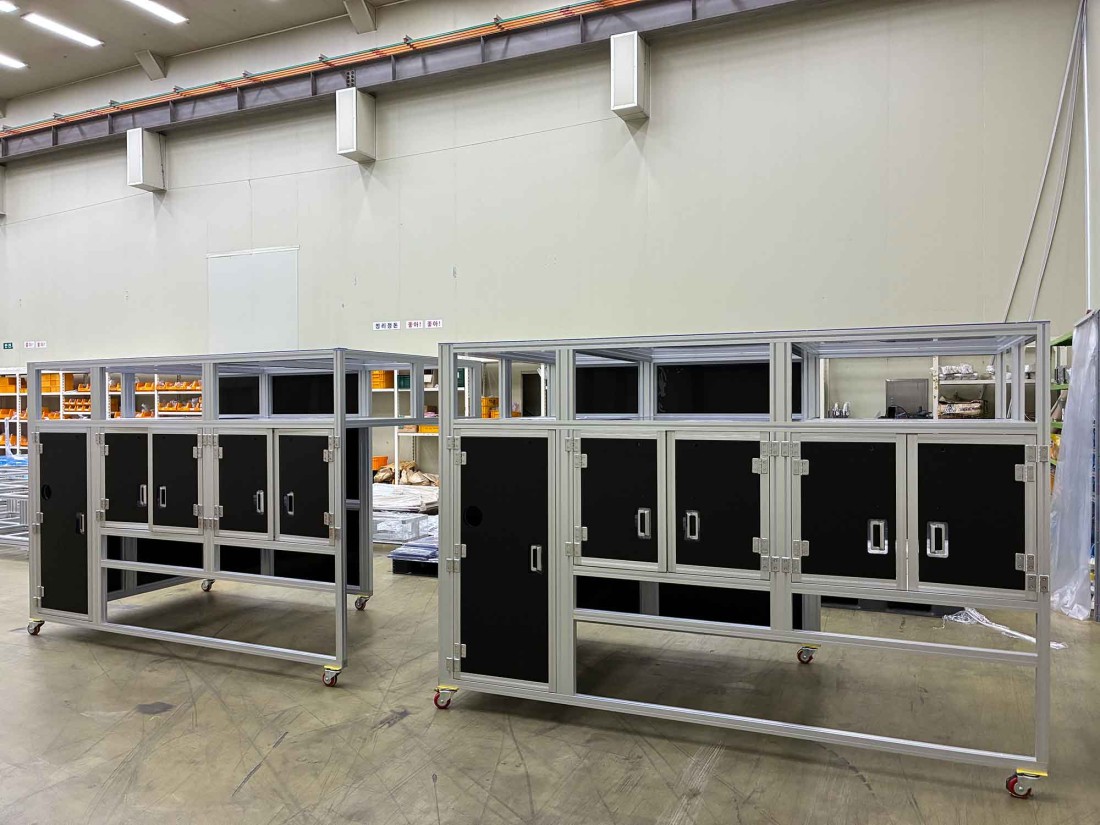

알루미늄 프로파일 프레임 제작의 완성

지금까지 알루미늄 프로파일을 활용한 기계장비 프레임 제작의 전 과정을 살펴봤어요.

기초 지식부터 실전 노하우까지, 이 가이드가 여러분의 프레임 제작에 도움이 되길 바라요.

정확한 설계와 꼼꼼한 작업으로 안전하고 효율적인 기계장비 프레임을 만들어보세요!
